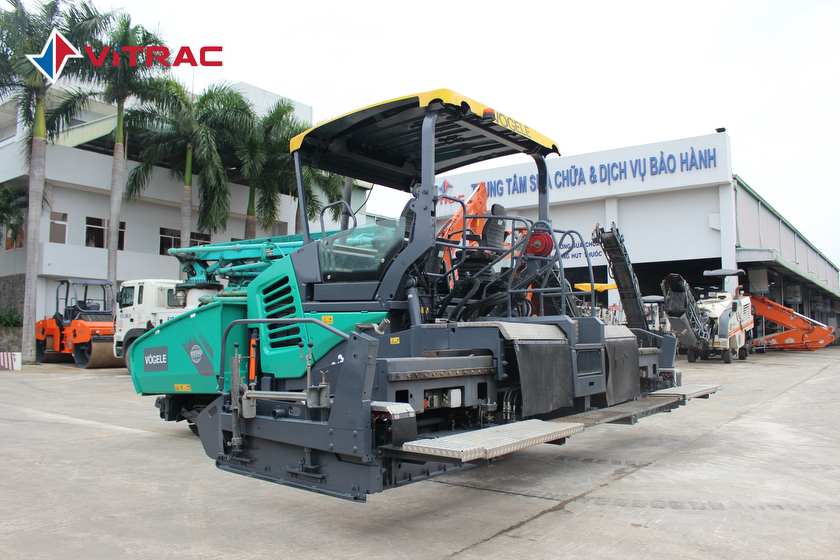

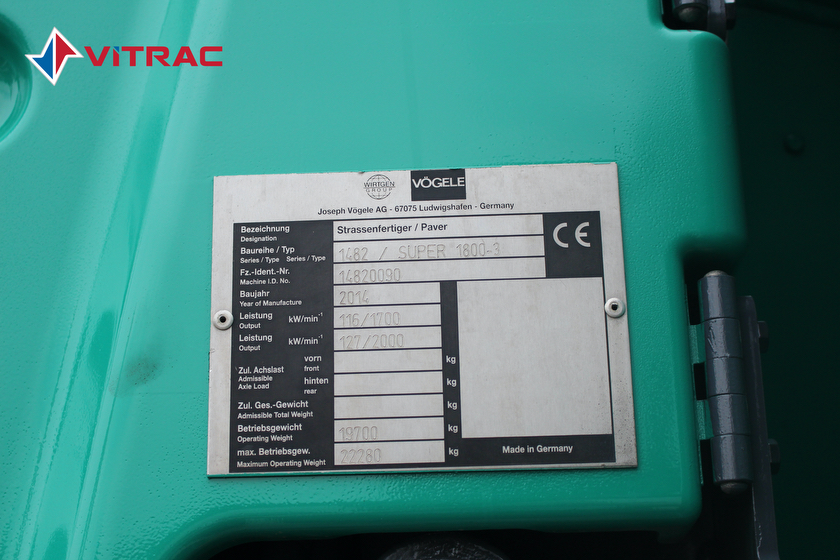

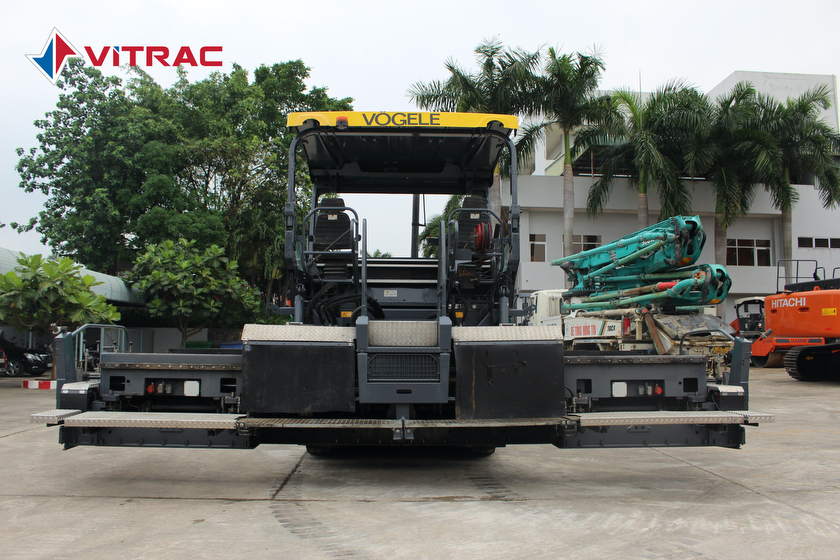

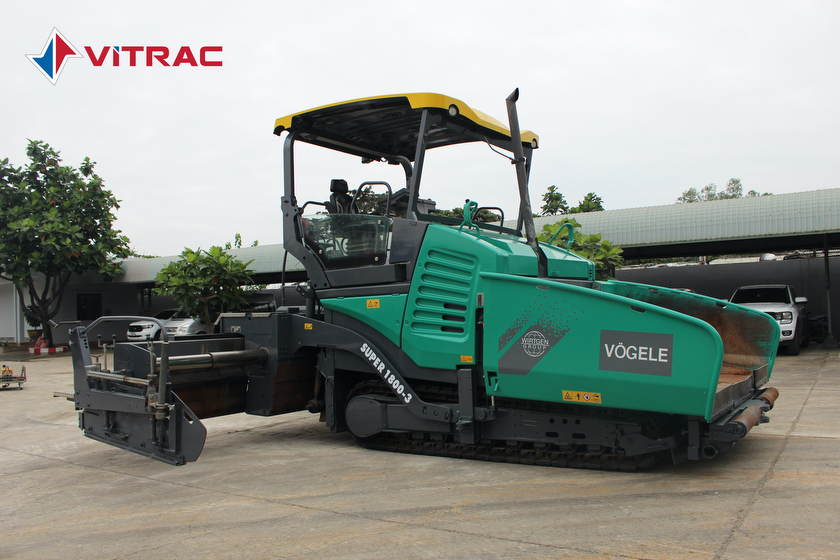

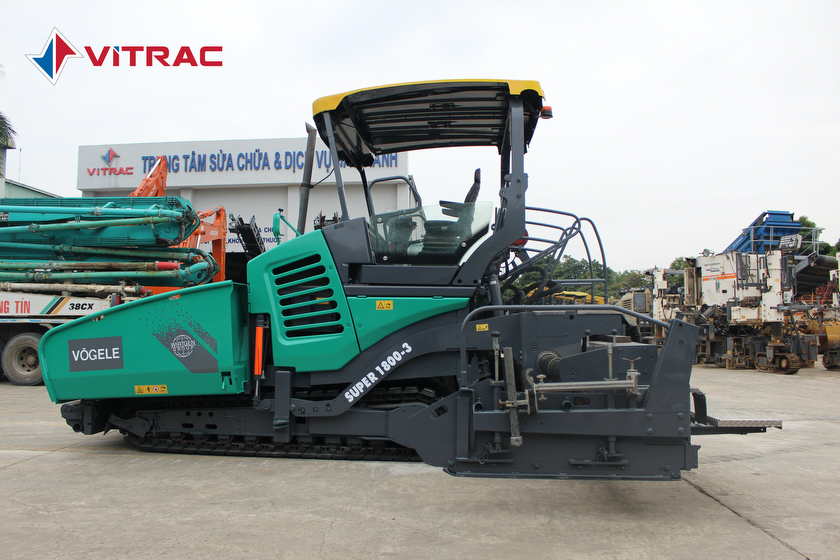

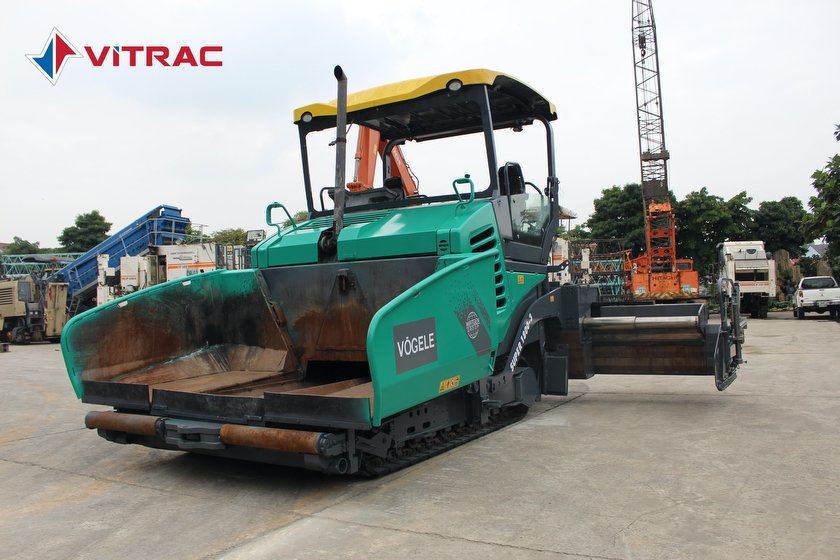

MÁY TRẢI NHỰA VOEGELE S1800-3


Loại Bánh xích
Khối lượng bản thân
19700 kg
Công suất rải
700 t/hr
Chiều rộng tối đa
8.5m (bàn đầm AB500)
9m (bàn đầm AB600)
10m (bàn đầm SB250)
Chiều dày lớp rải lớn nhất
300 mm
Vận tốc rải
24 m/phút
Động cơ
QSB6.7, 4 kỳ, 6 xi lanh thẳng hàng
Số giờ hoạt động
7251 h
Năm sản xuất 2014
Nước sản xuất Đức
Giấy đăng kiểm
S1800-3-2014.pdf
Tải Brochure SUPER-1800-3-Catalog.pdf


Cấu hình và Trang bị tuỳ chọn


Máy trải nhựa nóng SUPER 1800-3 là máy trải công suất lớn nhất trong phân khúc, với công suất trải tối đa đạt 700 t/h. Chiều rộng trải có khả năng lên đến tối đa 10m (tuỳ vào option được trang bị theo cấu hình đặt hàng) với chiều dài máy cơ bản chỉ 6m thích hợp với các dự án đường giao thông phù hợp với không gian tối ưu khi thực hiện việc trải thảm xung quanh bùng binh và các khúc cua.

Dưới đây là cấu hình chi tiết và trang bị tùy chọn:

CẤU HÌNH CHI TIẾT

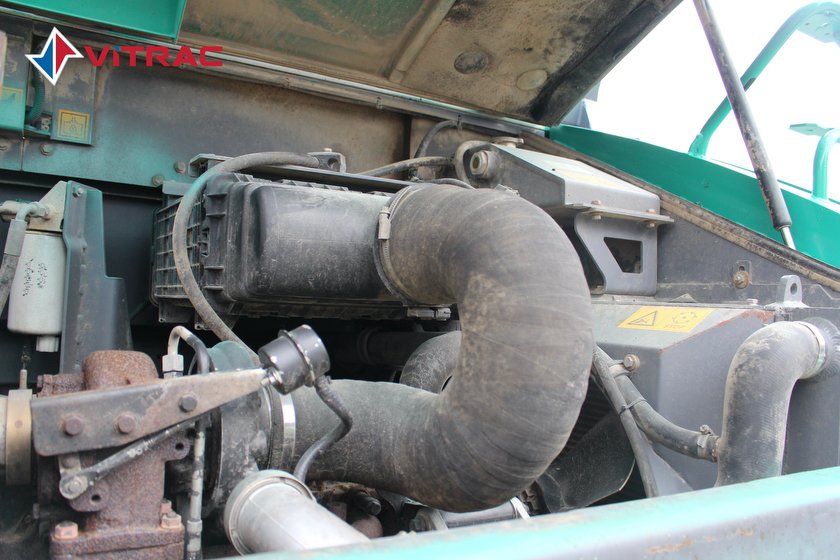

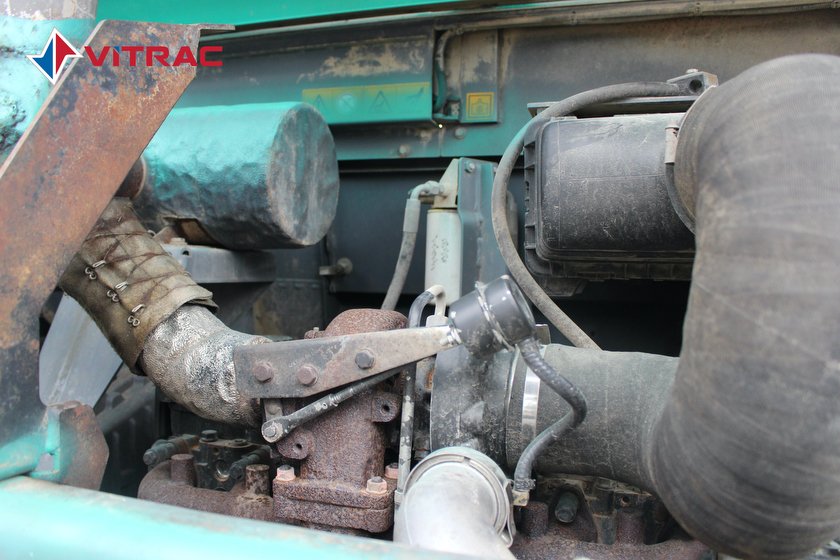

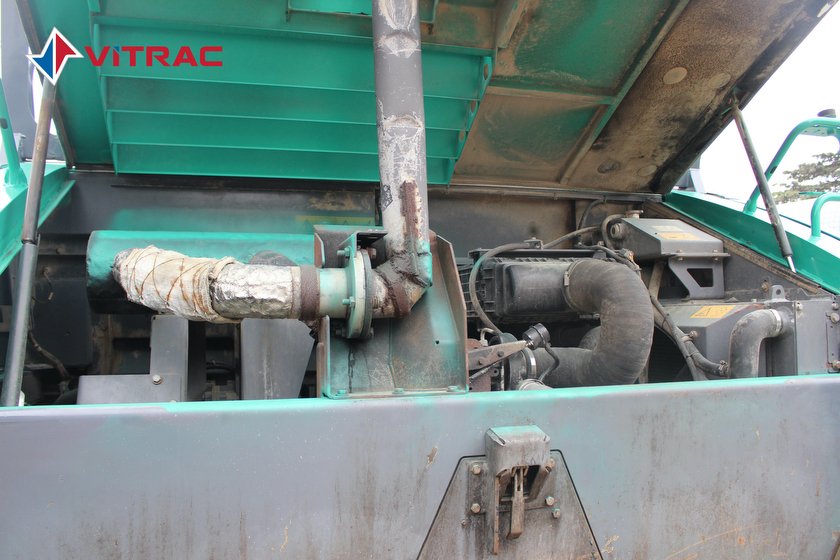

Động cơ truyền động chính

Động cơ Diesel Cummins 6-cylinder làm mát bằng chất lỏng, QSB6.7-C170,

Công suất 127kW tại 2,000 rpm, ECO mode 106kW@ 1.700rpm, tiết kiệm ~15% nhiên liệu

CUMMINS: quen thuộc và phổ thông, phụ tùng sẵn có dễ dàng sửa  chữa

Hệ thống 2 lọc Diesel và 1 hệ thống lọc tách nước công

suất cao, phù hợp điều kiện nhiên liệu tại Việt Nam

Lọc tách nước: Thể hiện trên màn hình, thợ vận hành biết khi nào nên xả nước


Cơ cấu cấp liệu, băng tải liệu và vít rải liệu

Con lăn đỡ rộng hành trình lên đến 150mm

Dung tích phễu chứa lên đến 13 tấn vật liệu, Miệng phía trước có thể nâng lên được, 4 hệ thống lái thuỷ lực độc lập cho băng

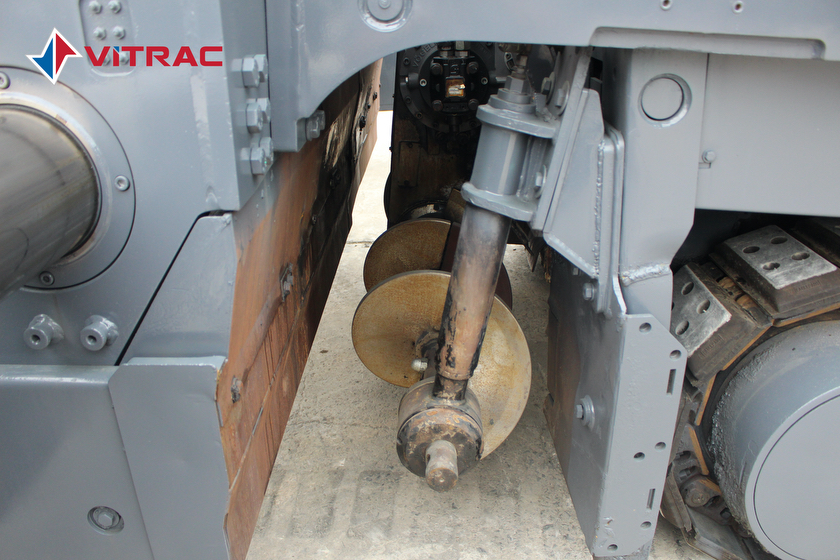

Vít tải có thể đảo ngược và có thể điều chỉnh chiều cao bằng thủy lực với tấm chặn và giằng, có chệ độ điều khiển bằng tay thủ công, 2 bộ nối vít tải 65 cm mỗi bên (trái và phải). Tự động cấp liệu vào khoang vít tải trong khi tạm ngừng trải

Gầm bệ máy

Hệ thống truyền động thủy tĩnh.

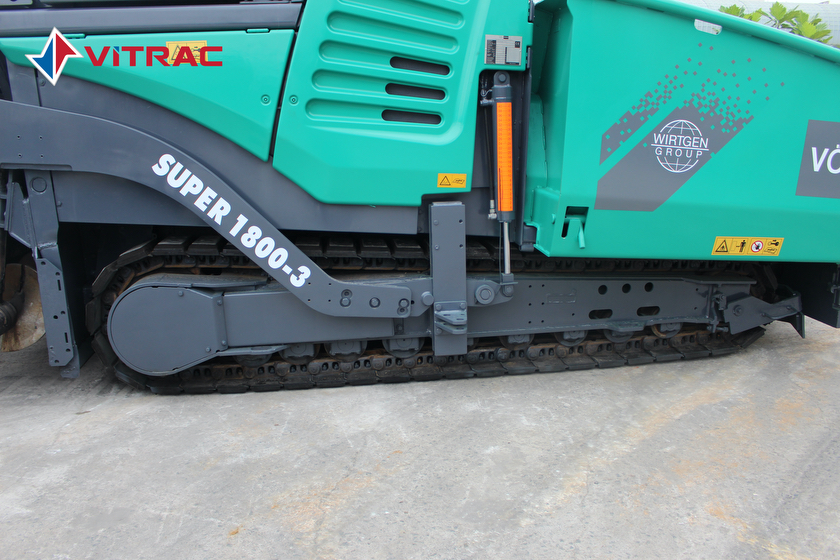

Xích truyền động với đệm cao su, Diện tích tiếp xúc 2,830 x 305 mm.

Phanh đĩa bền bỉ yêu cầu tầng suất bảo dưỡng thấp, tư động khoá không cần sự can thiệp của áp lực dầu



Hệ thống điện

Hệ thống điện điều khiển 24V

01 đèn trang bị cho khoang vít rải, 24V

Hệ thống sấy bàn đầm

Máy phát 3 pha, làm mát dầu và điều tốc điện tử

Bàn đầm được sấy khi động cơ chạy chế độ không tải


Sàn vận hành

Hai ghế ngồi, có thể điều chỉnh ra phía ngoài cabin bằng hệ thống trượt.

Ghế ngồi và bảng điều khiển có thể điều chỉnh để có vị trí tối ưu thuận lợi nhất.

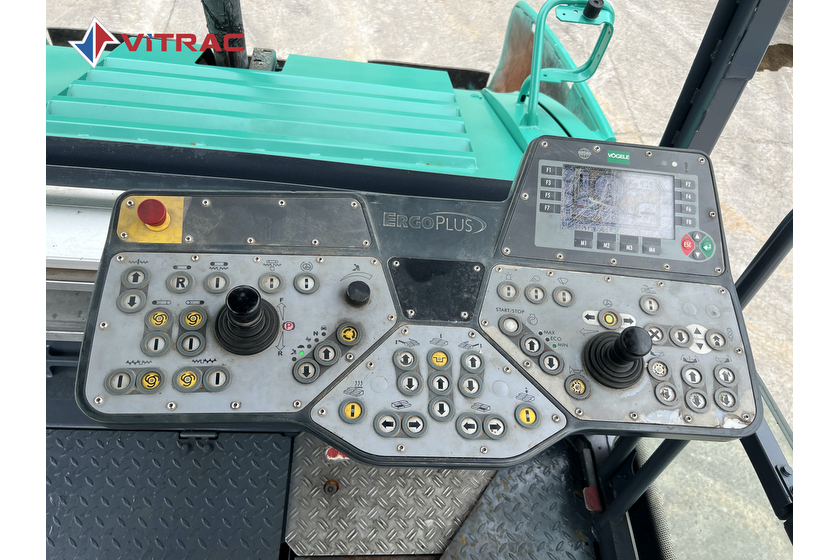

Modun điều khiển ErgoPlus 3 màn hình mầu có độ tương phản cao, dễ dàng vận hành và quan sát các chức năng máy.

2 Modul điều khiển bàn đầm ErgoPlus 3 được trang bị bên phải và trái có màn hình mầu dễ dàng cài đặt thông số và hiển thị trạng thái điều khiển của máy và bàn đầm, cũng như các chức năng của nó

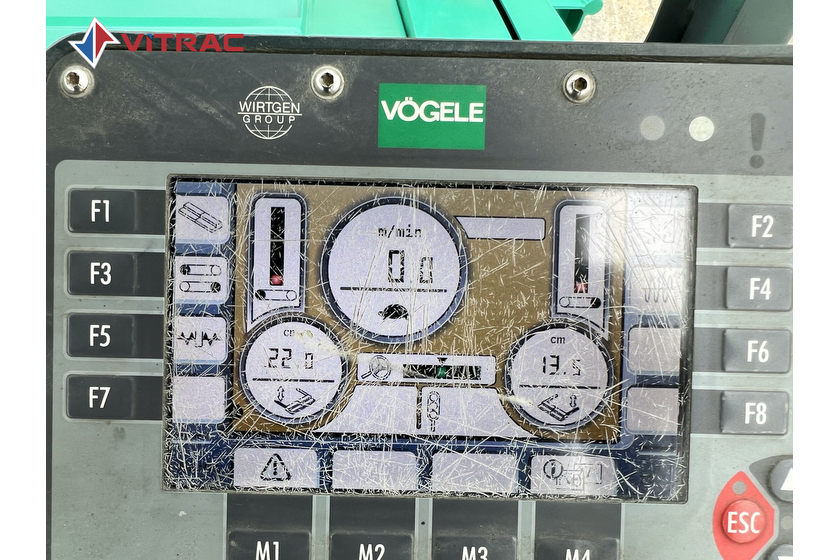

Màn hình hiển thị chống chói, màn hình màu full HD, chức năng điều khiển bàn đầm

Phễu nạp nguyên liệu và bẻ lái, guồng vật liệu vít xoắn và di chuyển


Máy phát công suất lớn

Máy phát điện AC - Ba pha mạnh mẽ với hệ thống kiểm soát đầu ra phù hợp với chiều rộng trải hiện đại, cho phép thời gian khởi động làm nóng  bàn đầm được rút ngắn cho việc đầm nén, và nó cũng cấp đủ điện năng để vận hành thiết bị phụ trợ như các hệ thống chiếu sáng.

Máy phát điện không yêu cầu bảo trì nhiều nhờ  vào cấu trúc truyền động trực tiếp thuỷ lực thông qua hộp số và làm mát dầu.

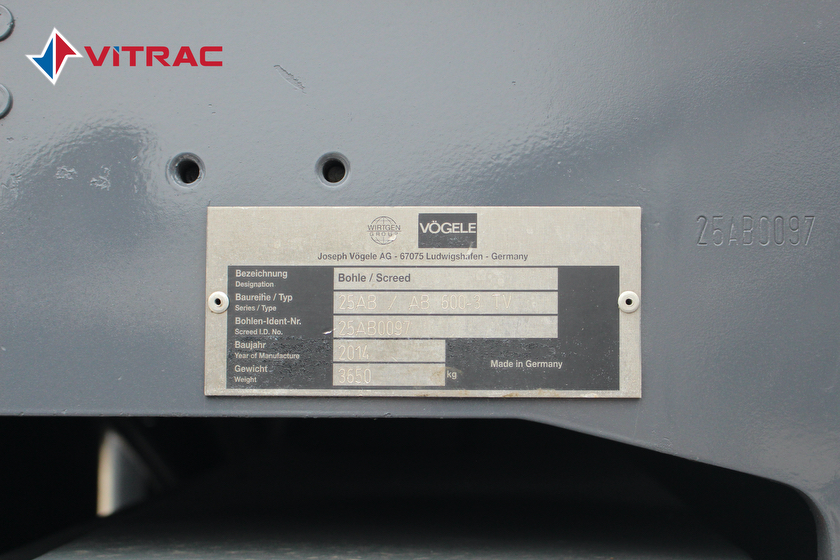

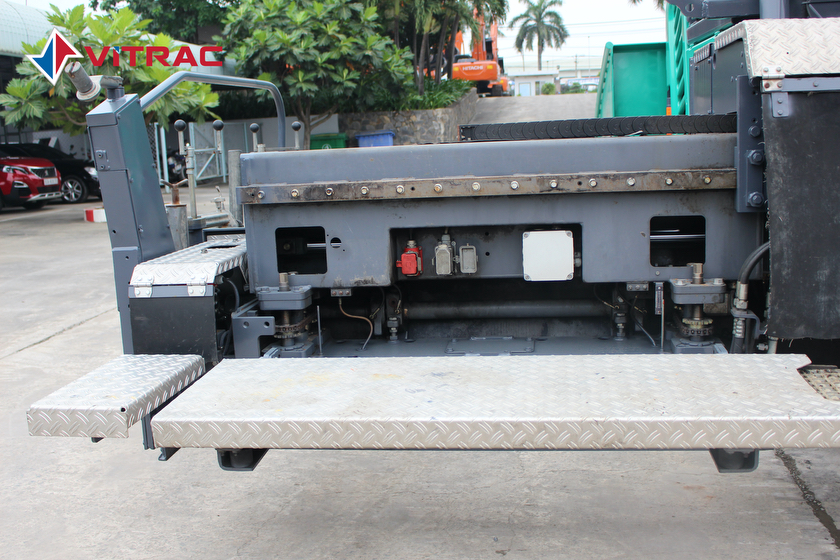

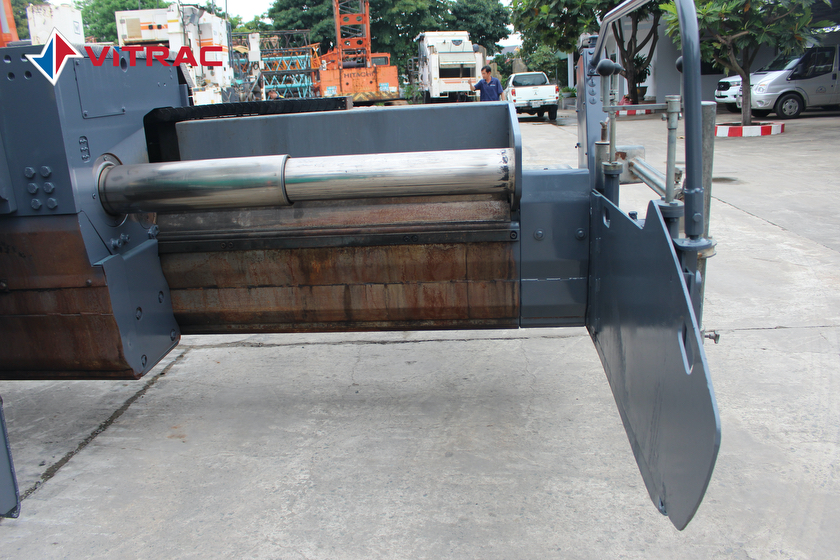

Bàn đầm mở rộng AB 500-3

Bàn đầm AB 500 tương thích với tất cả các dòng máy trải SUPER đời “-3” ở dòng Universal (phổ thông) và dòng Highway (chuyên dùng cho đường cao tốc). Được trang bị với hệ thống đơn ống lồng Vögele mạnh mẽ, bàn đầm có thể đáp ứng hầu hết tất cả các ứng dụng trải thảm với chiều rộng thảm từ 2.55 đến 8.5m.

Tùy thuộc vào máy trải đường tương ứng, bàn đầm đi kèm trong các phiên bản TV (băm và rung) hoặc TP1, TP2 hay TP2 Cộng với phiên bản áp dụng độ nén cao (Thanh băm và 1 hoặc 2 thanh đầm áp lực phụ).

Đặc điểm nổi bật: tối ưu hóa cấu trúc thanh băm và hình dạng tấm đầm

Hệ thống sấy hiệu suất cao

Hệ thống điều khiển chế độ dốc 2 bên khi trải bằng thủy lực (Crown Control)

Hệ thống điều khiển phụ 2 bên trực quan và dễ dàng

Bàn đầm an toàn và thuận tiện

Hệ thống đầm nén, TV

Bàn đầm mở rộng 2 x 0.25m
Bàn đầm mở rộng 2 x 1.25m
Bề rộng vệt trải 8.0m

Máy được trang bị với thanh băm và bàn rung (tamper & vibrators)

Thanh băm sắp xếp hỗn hợp phía dưới bàn đầm, đảm bảo hỗn hợp trải được kiểm soát ở đúng vị trí cần trải. Việc cài đặt thông số tốc độ thanh băm tối ưu đảm bảo phía dưới bàn đầm có đủ khối lượng vật liệu, đáp ứng yêu cầu chiều dầy thảm cũng như tốc độ trải của thợ vận hành.

Hệ thống rung truyền động năng làm các tấm bàn đầm rung chuyển, nhằm tối ưu hoá sự sắp xếp kích cỡ các hạt của hỗn hợp trải, kết quả cuối cùng là chúng ta sẽ có một bề mặt trải đồng nhất và không tì vết.

Giống như thanh băm, cường độ rung được thay đổi tuỳ vào tốc độ của trục rung lệch tâm. Tốc độ này được kiểm soát và điều chỉnh bằng hệ thống điều khiển chính và phụ trên máy.

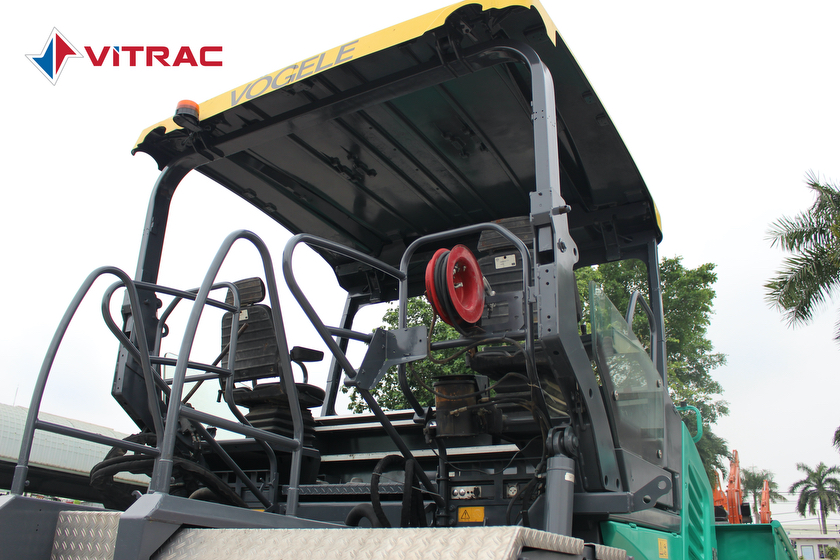

Mái che làm bằng vật liệu sợi thủy tinh gia cường bằng vật liệu Polyme được sơn màu vàng theo bản thiết kế của Vögele.

Mái che đảm bảo người vận hành chống lại ánh nắng mặt trời trực tiếp và chống mưa. Tấm che nắng mở rộng theo dạng trượt cũng đảm bảo việc che bảo vệ khi người vận hành khi ngả ghế ra ngoài.

Đèn làm việc Halogen chiếu sáng cung cấp ánh sáng cơ bản trên công trường. (6 đèn làm cho máy với mui cứng)

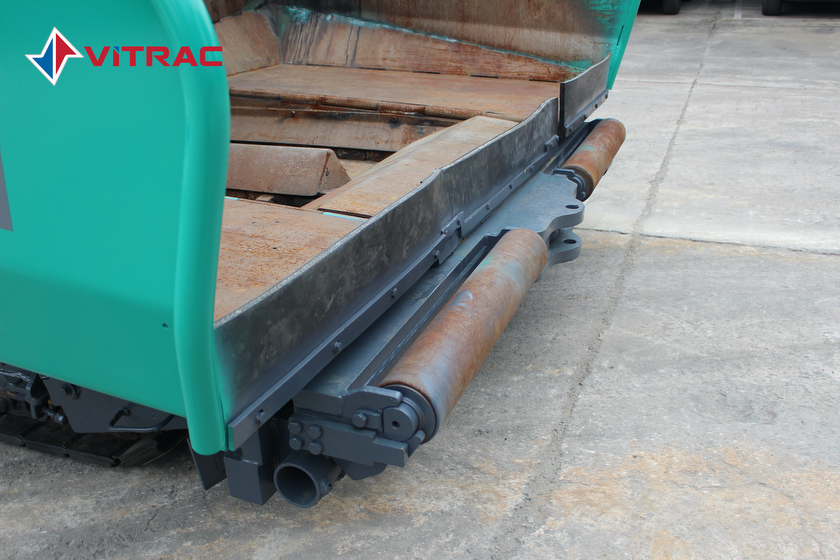

Phía trước phễu chứa liệu được điều khiển thủy lực  ngăn hỗn hợp không rơi khi thay xe cấp liệu và đảm bảo phễu hoàn toàn được sạch sẽ mà không cần can thiệp bằng tay. Như vậy, toàn bộ số lượng hỗn hợp sẽ được sử dụng hết mà không bị lãng phí

Nút điều khiển AutoSet có hai chức năng tự động. Việc tự động "định vị" chức năng, lưu trữ và truy xuất các cấu hình trải nhựa mà vận hành đã thực hiện, lưu trữ.

Thiết bị chọn thêm (option) bao gồm khóa bàn đầm thủy lực

Cảm biến siêu âm điều khiển vít tải, 2 chiếc, điều khiển mật độ của vật liệu trong khoang vít rải một cách chính xác và không tiếp xúc trực tiếp với vật liệu

Con lăn đỡ rộng và có lò xo giảm chấn dao động từ 75 hoặc 150mm

Chốt khoá bàn đầm bằng thuỷ lực ("AutoSet Plus"). Để khoá bàn đầm từ ghế lái trước khi vận chuyển máy.

Đường dẫn tiêu chuẩn cho tay nâng hạ bàn đầm

Chức năng trợ lực bàn đầm: khi trải vật liệu có  khả năng chịu lực kém (xốp). Hệ thống thuỷ lực hỗ trợ tính năng làm giảm trọng lượng bàn đầm tại thời điểm đó đồng thời tăng lực kéo của máy trải

Điều chỉnh độ cao tấm chắn cạnh bằng cơ. Độ cao của tấm chắn cạnh có thể điều chỉnh  bằng tay qua 2 tay quay.

Gương sau 2 cái áp dụng cho máy có mái che cứng

Máy trang bị còi lùi, đảm bảo an toàn.

Tấm chắn khoang vít rải, có bản lề, 2 tấm.

Các tấm chắn có bản lề lắp khoang vít rải lắp trên máy trong chế độ vận chuyển.

Hệ thống tự động Vögele NIVELTRONIC Plus® ứng dụng cho trải và điều khiển độ dốc được hoạt động cực kỳ chính xác, trực quan và dễ sử dụng. Tích hợp hệ thống ErgoPlus® cho việc vận hành máy hoạt động hài hòa hoàn hảo với các chức năng từ máy Vögele và các công nghệ cảm biến liên quan.

Cảm biến dốc kết hợp với cảm biến cao độ với chiều rộng trải 6.5m, đo độ dốc từ +/-10%.

Giá lắp cảm biến, 2 bộ

Cơ cấu cơ khí lắp đặt cảm biển cơ khí hoặc siêu âm.

Cảm biến tay sờ cao độ ("- 3"), 1 bộ

Các bộ cảm biến tay sờ đặc biệt mạnh mẽ và không bị ảnh hưởng bởi thời tiết. Cảm biến có tính năng như màn hình đa phân đoạn và chiếu sáng ra xung quanh.

1 thanh sờ 2m

Kết hợp với bộ cảm biến cao độ cơ biến để cảm nhận cao độ độ dài trung bình bất thường.


Cảm biến siêu âm (CAN/Analogue): 1 bộ
Bằng cách tính toán giá trị trung bình, các cảm biến có thể được sử dụng cảm nhận bề mặt hoặc dây. Nhờ giao diện CAN / analog, cảm biến có thể được kết nối trực tiếp đến NIVELTRONIC Plus hoặc Big MultiPlex Ski (cảm biến đa điểm).
 Bộ dụng cụ sửa chữa với tủi đựng và đồng hồ đo áp suất.  Súng phun áp lực với ống dài (2m).

Đầu nối với bơm mỡ cho phép cấp mỡ vào hệ thống bôi trơn trung tâm bằng bơm mỡ tự động.  Bộ lọc bảo trì 1000 giờ vận hành  Sách hướng dẫn Cẩm Nang Trải Thảm, Tiếng Anh: 1 bộ



TRANG BỊ TÙY CHỌN

Bộ cảm biến đa điểm   Đèn làm việc ban đêm
