Dòng CBD 60 / 80 / 100 / 120

Dòng CBD được thiết kế riêng nhằm đáp ứng nhu cầu của người dùng nước ngoài.
Dòng CBD kế thừa các tính năng của Dòng NBD, bên cạnh đó, tất cả các cụm vận hành đều có thể đặt vừa trong container 40 HQ, giúp dễ dàng vận chuyển và giảm chi phí.

Các đặc điểm nổi bật

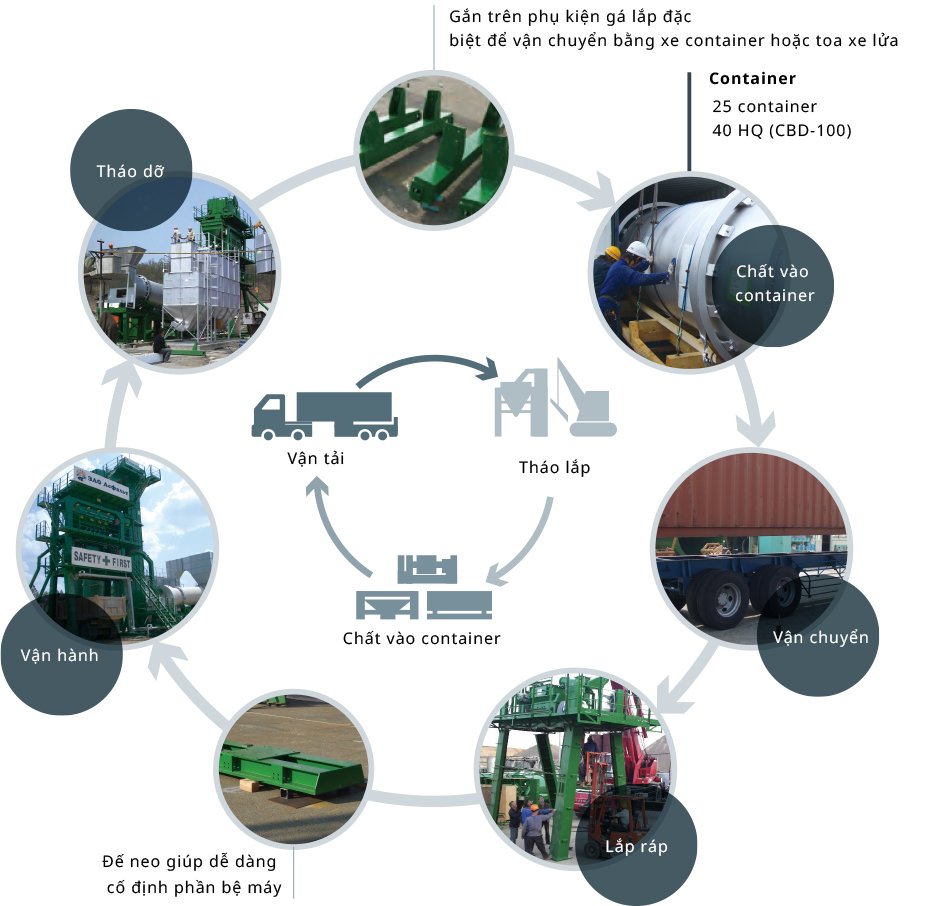

Có thể di chuyển vị trí của trạm trộn nhờ đế neo thép được thiết kế đặc biệt cùng các phụ kiện kéo. Thời gian lắp đặt cũng được rút ngắn đáng kể.

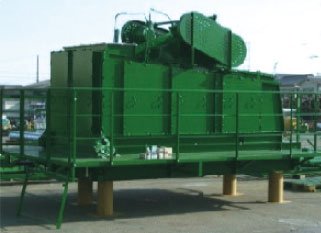

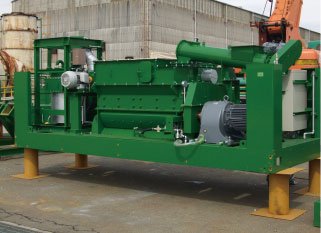

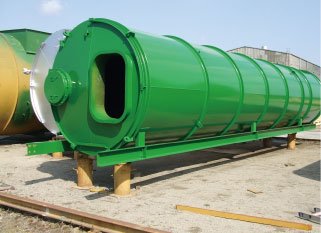

Máy sàng	Máy Trộn	Silo chất độn	Phễu nóng

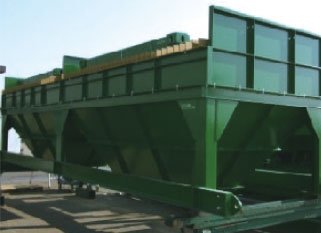

Phễu cốt liệu	Bể chứa bê tông nhựa

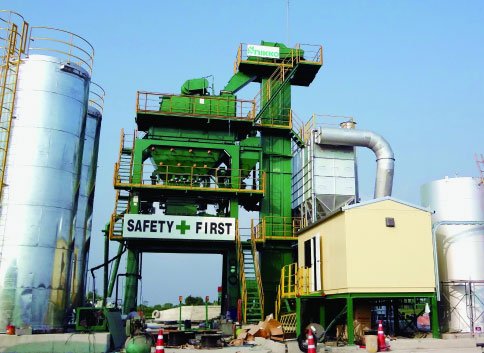

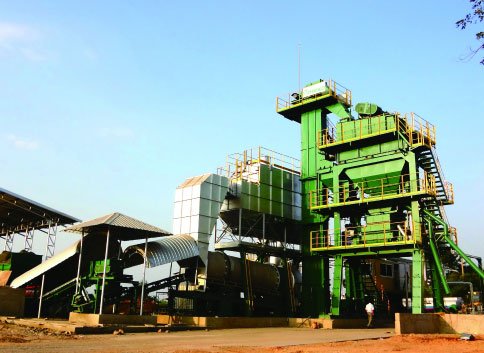

CBD-120ABD

Thông số kỹ thuật

Loại		CBD-60	CBD-80	CBD-100	CBD-120
Công suất		Tối đa 60t/giờ Độ ẩm 4% Nhiệt độ cốt liệu +150℃	Tối đa 80t/giờ Độ ẩm 4% Nhiệt độ cốt liệu +150℃	Tối đa 100t/giờ Độ ẩm 4% Nhiệt độ cốt liệu +150℃	Tối đa 120t/giờ Độ ẩm 4% Nhiệt độ cốt liệu +150℃
Tang sấy	Máy sấy theo cụm	φ1450 X 7000mm Công suất: Tối đa 60t/giờ	φ1550 X 7300mm Công suất: Tối đa 80t/giờ	φ1750 X 7300mm Công suất: Tối đa 100t/giờ	φ1950 X 7750mm Công suất: Tối đa 120t/giờ
Tang sấy	Buồng đốt	Độ ồn thấp,áp suất cao kiểu phun sương tối đa 500ℓ/giờ	Độ ồn thấp,áp suất cao kiểu phun sương tối đa 600ℓ/giờ	Độ ồn thấp,áp suất cao kiểu phun sương tối đa 750ℓ/giờ	Độ ồn thấp,áp suất cao kiểu phun sương tối đa 900ℓ/giờ
Hệ thống hút bụi	Túi lọc	Diện tích lọc: 230,4m² Ống Venturi, nhiều ngăn	Diện tích lọc: 259,2m² Ống Venturi, nhiều ngăn	Diện tích lọc: 288,0m² Ống Venturi, nhiều ngăn	Diện tích lọc: 345,2m² Ống Venturi, nhiều ngăn
Hệ thống hút bụi	Quạt hút	400m³/phút x 3,04kPa ở 100℃	420m³/phút x 3,04kPa ở 100℃	500m³/phút x 3,04kPa ở 100℃	600m³/phút x 3,0kPa ở 100℃
Tháp trộn	Băng nâng chuyển vật liệu nóng	Dẫn nạp theo chiều đứng	Dẫn nạp theo chiều đứng	Dẫn nạp theo chiều đứng	Dẫn nạp theo chiều đứng
Tháp trộn	Máy sàng	Loại C&O gearless tối đa 60t/giờ	Loại sàng thấp, không bánh răng; tối đa 80t/giờ	Loại sàng thấp, không bánh răng; tối đa 100t/giờ	Loại sàng thấp, không bánh răng; tối đa 120t/giờ
	Phễu nóng	4 ngăn; Tổng công suất: 8,0m³	4 ngăn; Tổng công suất: 9,2m³	4 ngăn; Tổng công suất: 12,0m³	4 ngăn; Tổng công suất: 15,0m³
	Đĩa cân	Chỉ thị cân kỹ thuật số từ xa bằng cảm biến lực Cốt liệu: 800kg x 2,0kg Bê tông nhựa: 100kg x 0,5kg Chất độn: 100kg x 0,5kg	Chỉ thị cân kỹ thuật số từ xa bằng cảm biến lực Cốt liệu: 1000kg x 5,0kg Bê tông nhựa: 150kg x 1,0kg Chất độn: 150kg x 1,0kg	Chỉ thị cân kỹ thuật số từ xa bằng cảm biến lực Cốt liệu: 1300kg x 5,0kg Bê tông nhựa: 150kg x 1,0kg Chất độn: 150kg x 1,0kg	Chỉ thị cân kỹ thuật số từ xa bằng cảm biến lực Cốt liệu: 1600kg x 5,0kg Bê tông nhựa: 200kg x 1,0kg Chất độn: 200kg x 1,0kg
	Máy trộn kiểu xoắn ốc	Máy trộn trục kép 800kg	Máy trộn trục kép 1000kg	Máy trộn trục kép 1300kg	Máy trộn trục kép 1600kg
	Thiết bị phun bê tông nhựa	Bơm bánh răng 300ℓ/phút	Bơm bánh răng 300ℓ/phút	Bơm bánh răng 500ℓ/phút	Bơm bánh răng 500ℓ/phút
Điều khiển	Bảng điều khiển	Next-Duo Máy tính công nghiệp Màn hình LCD	Next-Duo Máy tính công nghiệp Màn hình LCD	Next-Duo Máy tính công nghiệp Màn hình LCD	Next-Duo Máy tính công nghiệp Màn hình LCD
Nguồn điện		200kW	230kW	270kW	310kW
Diện tích		900m²(30m x 29,3m)	1000m²(33,5m x 29,3m)	1000m²(33,5m x 29,3m)	1000m²(33,5m x 29,3m)
Tùy chọn		Cơ cấu chắn nhiệt, Cân băng tải, Bộ hút bụi dạng ướt, Hệ thống cung cấp chất độn, Hệ thống tái chế

Một số trạm bê tông nhựa được trình bày trong catalog này có đi kèm với các thiết bị tùy chọn (ví dụ: tấm ốp bao quanh, vòm che băng tải, v.v.).
Nguồn điện được đề cập ở trên bao gồm các cụm phụ kiện: hệ thống cấp bê tông nhựa, hệ thống cấp cốt liệu, hệ thống cấp dầu nhiên liệu, hệ thống cấp cho bộ lọc (tùy chọn)
Do những cải tiến và/hoặc sửa đổi nên thông số kỹ thuật có thể thay đổi mà không thông báo trước.
